PCB 艺术板工具使用教程：从一张图片到下单文件

这个工具把一张图片做成 PCB 艺术板：导入图片 → 调成线稿或板画 → 套上板框 → 导出嘉立创 EDA 能打开的工程和能直接上传下单的 Gerber 压缩包。

下面按实际操作顺序走一遍，每个控件都会提到。

⚠️ 开始之前：先挑一张好图

请尽量上传干净背景的图片，最好先把角色抠出来。 这不是讲究，是本工具 多个环节都依赖它：

下面两张就是合格的输入（左图已经抠好、透明底；右图是干净的纯白底）：

⚠️ 背景花、有渐变、有杂物的图，先把主体抠出来再上传，效果会差很多。 抠图可以用任意工具（PS、在线抠图都行），本工具不做抠图。

后面的截图都用这两张图演示，方便你对照“同样的设置，不同的图会出什么结果”。

一、安装与启动

从工具页下载 PCB._v0.1.1_.exe（45.7 MB）双击安装即可，不需要另装 Python 或运行库。

安装包没有做代码签名，Windows 首次运行可能提示“未知发布者”或弹出 SmartScreen 拦截，选“更多信息 → 仍要运行”即可。这是没有购买签名证书导致的， 不代表程序有问题。

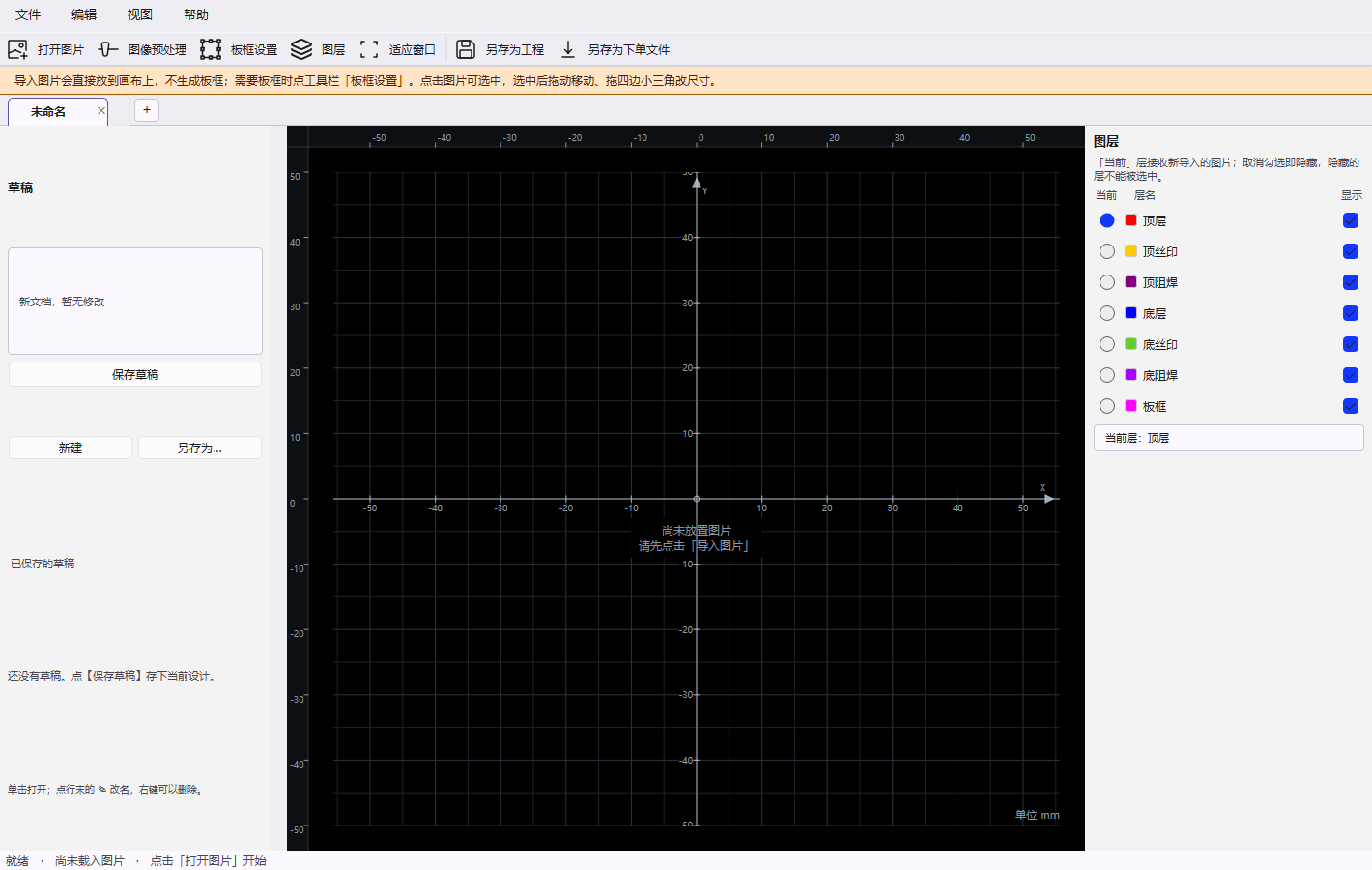

装完打开就是这个界面：

界面分五块，从上到下、从左到右：

二、导入图片

⚠️ 上传和导入是两步，这是最容易困惑的地方：

1. 点工具栏【打开图片】或左侧的虚线框选一张图。这一步只是载入预览，画布上不会有任何东西。
2. 在【图像预处理】浮窗里把参数调好。
3. 点浮窗底部蓝色的【导入图片】按钮。这一步图片才真正落到画布上。

这样设计是为了让参数在落图之前就确定好，避免先放上去再反复改。

支持的格式：PNG / JPG / WEBP / BMP / TIFF，中文路径没问题。有透明底的 PNG 效果最好。

导入时图片最长边默认 76.2 mm（3 英寸），可以在【板框设置 → 3 · 图片尺寸】 里改。

三种风格

【图像预处理 → 2 · 风格】里三选一，每种风格只显示对它有作用的设置区块：

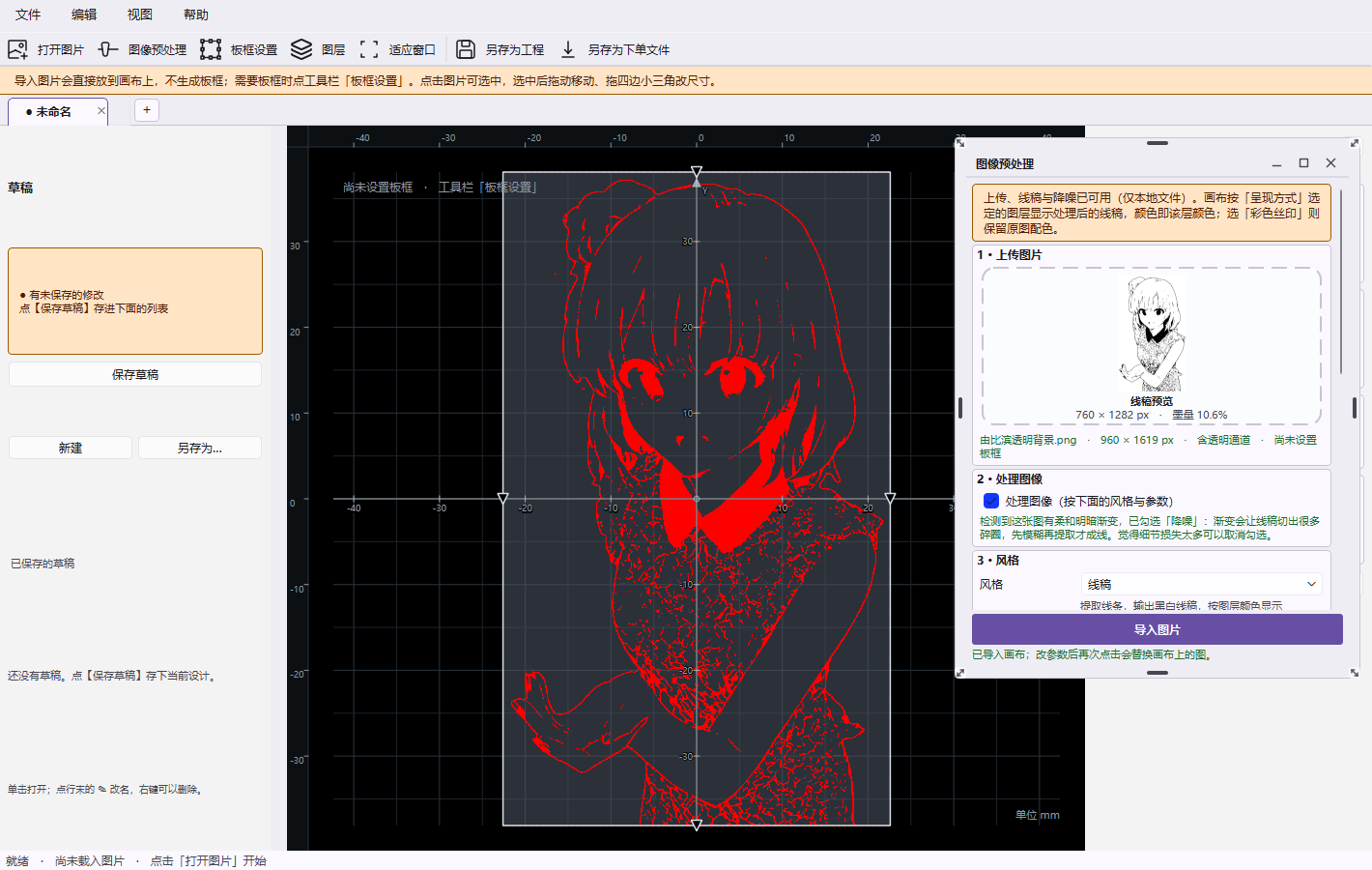

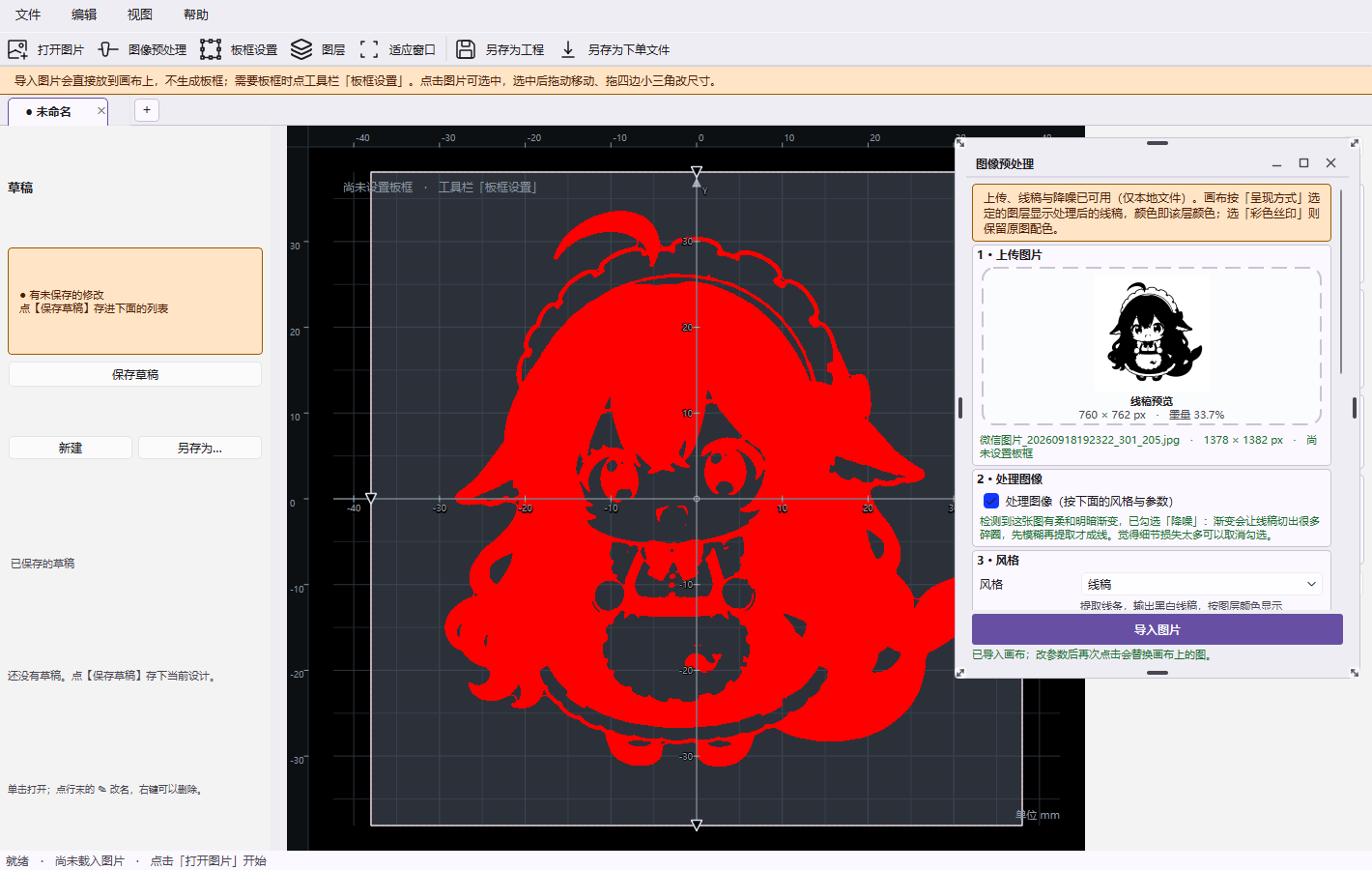

选线稿时的样子（同一套设置，换成不同的图，结果就不一样）：

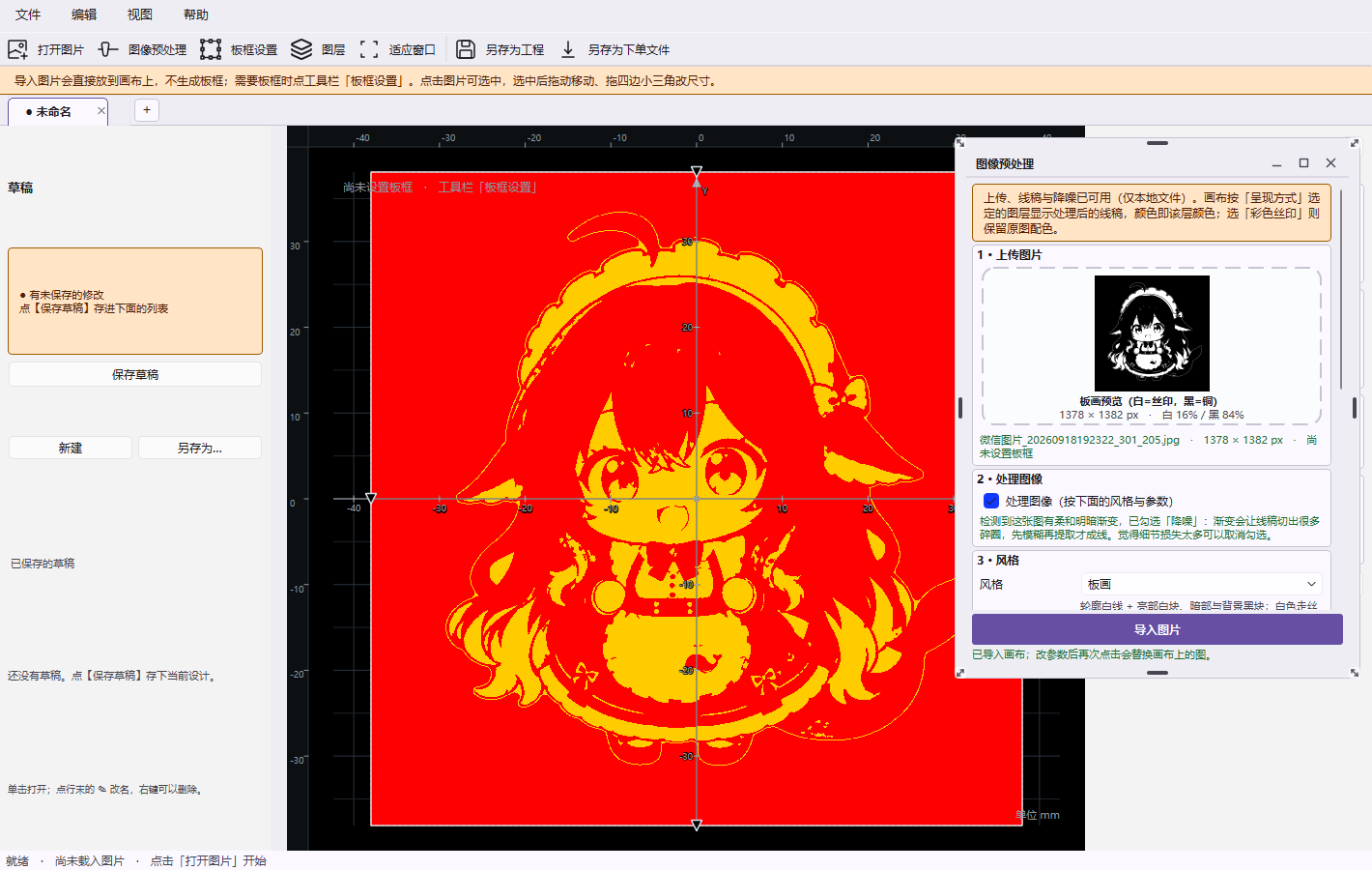

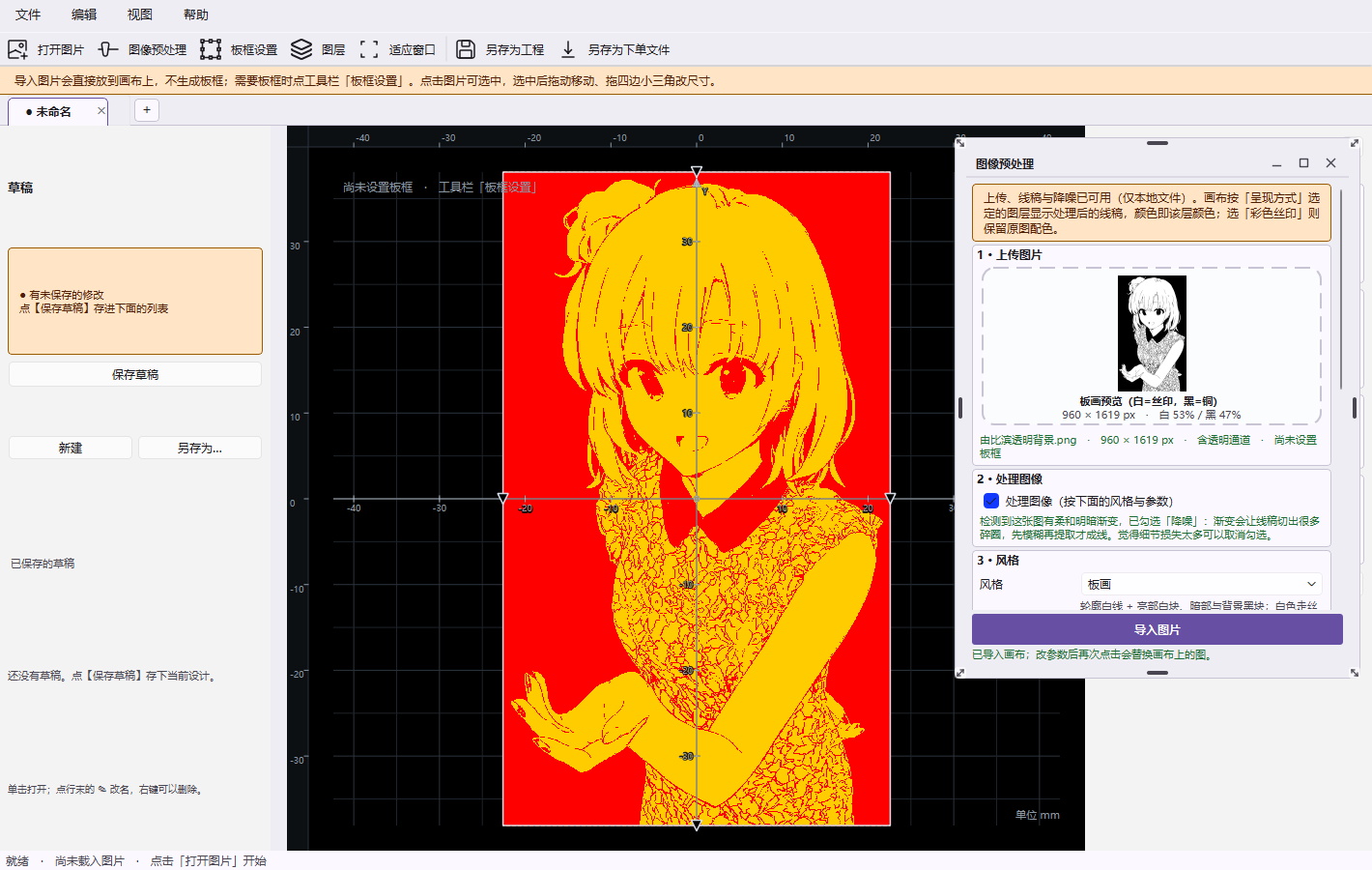

选板画时的样子：

对比两张线稿可以看出：同一套设置，不同素材出来的疏密差很多。 右图（肥鱼）的裙摆花纹、蕾丝、发丝都是细碎线条，提取出来比左图密得多。 这不是设置错了，是素材本身的线条密度不同 —— 觉得太碎可以调高【去杂点】， 小于该面积的孤立墨点会被清掉。

调参数

线稿的【4 · 线稿调试】：

⚠️ 线稿默认用填充读法（深浅直接换黑白），分界由图片自己的明暗决定， 所以上面的【线条粗细】和【墨量阈值】在当前版本下不起作用 —— 它们只在描边读法里有意义。想调画面疏密，用下面的【去杂点】。

【5 · 降噪】（独立的一步，先降噪再提线稿，关掉不影响线稿）：

板画的【6 · 板画设置】：

板画的原理是：白色走丝印、黑色走铜，两层严丝合缝，不会留缝。

选好落在哪一层

【3 · 呈现方式】决定图片落到哪些物理层：

• 板面：顶层 / 底层
• 呈现（线稿风格）：顶层 / 顶层丝印层 / 顶层阻焊层 / 顶层+丝印 / 顶层+阻焊 / 三层叠加，共 6 种组合
• 板画风格只有顶面 / 底面 / 两面三选一（因为它固定是铜+丝印两层）
• 彩色丝印风格这个区块不可用（颜色只能印在丝印上）

选组合选项时会生成多个对象，各自在对应图层上。

大图

8K 图也能用，导入大概 0.4 秒。超大图会自动按受限分辨率计算， 结果和小图一致，不用手动缩图。

调完点【打开大图预览】可以按全分辨率看细节，可缩放对比。

三、编辑图片

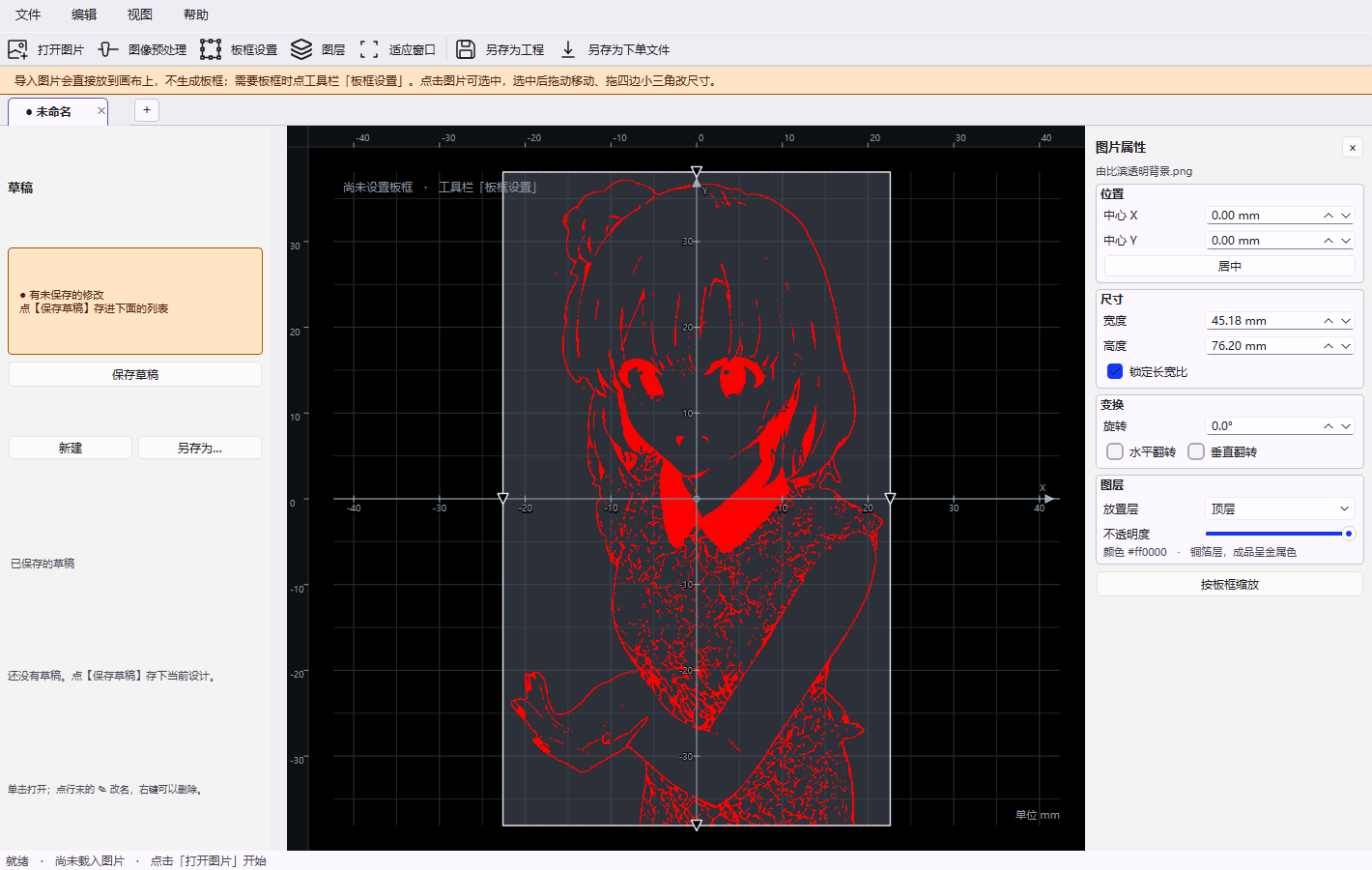

图片落到画布后，点一下选中它 —— 四边会出现小三角手柄：

选中后右侧变成图片属性：

⚠️ 翻转只镜像框里的图，框本身不动。板画的两个色调会一起翻转， 不会出现上下半张对不上的情况。

四、设置板框

点工具栏【板框设置】打开浮窗。没有确定/取消按钮，改一下立刻生效， 背后的画布就是预览。

四种形状

【1 · 板框形状】：

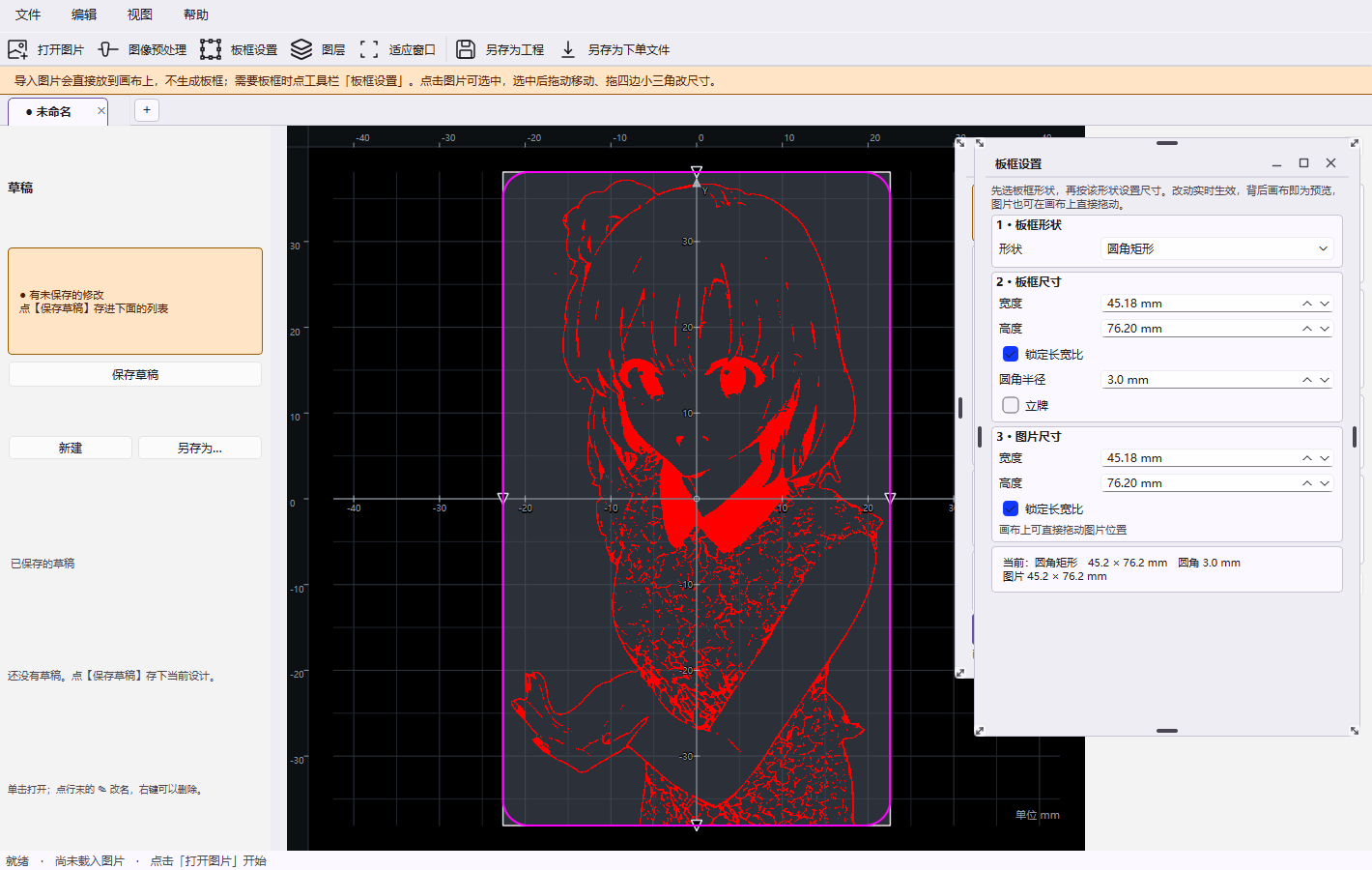

圆角矩形的效果（【2 · 板框尺寸】里可调半径）：

异形板

选【异形板】后会在同一栏里展开【异形板设置】：

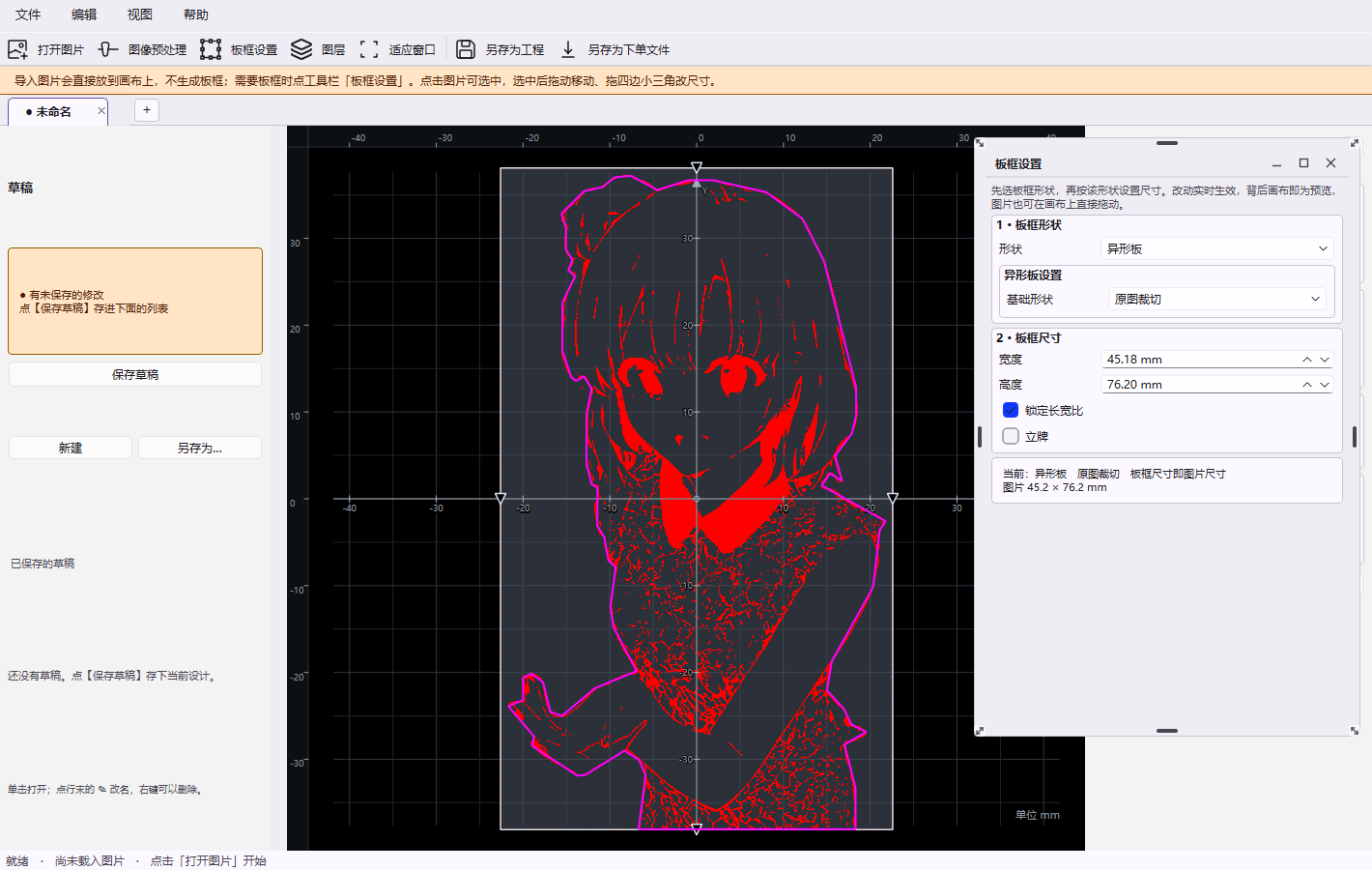

原图裁切就是做人物立牌的样子 —— 品红色的板框紧紧贴着人物轮廓：

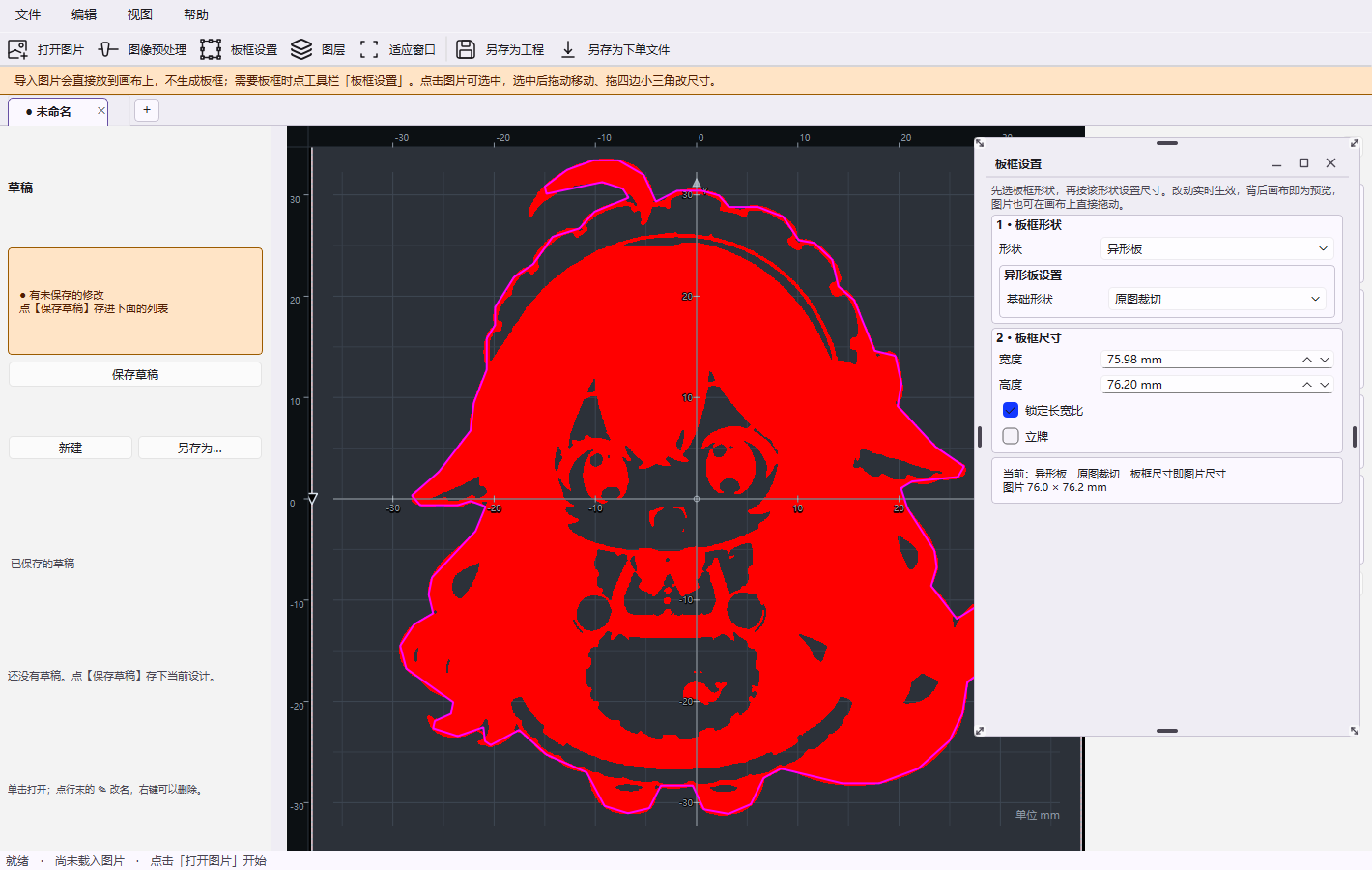

同一套设置，板框形状完全跟着图走 —— 这也说明素材抠得越干净，板框越准。

后两种会多出两个滑块：

• 矩形上边界 0–100%：底座占下半部分的高度比例
• 图片水平位置 −100–100：图片在底座里的左右位置

立牌插舌

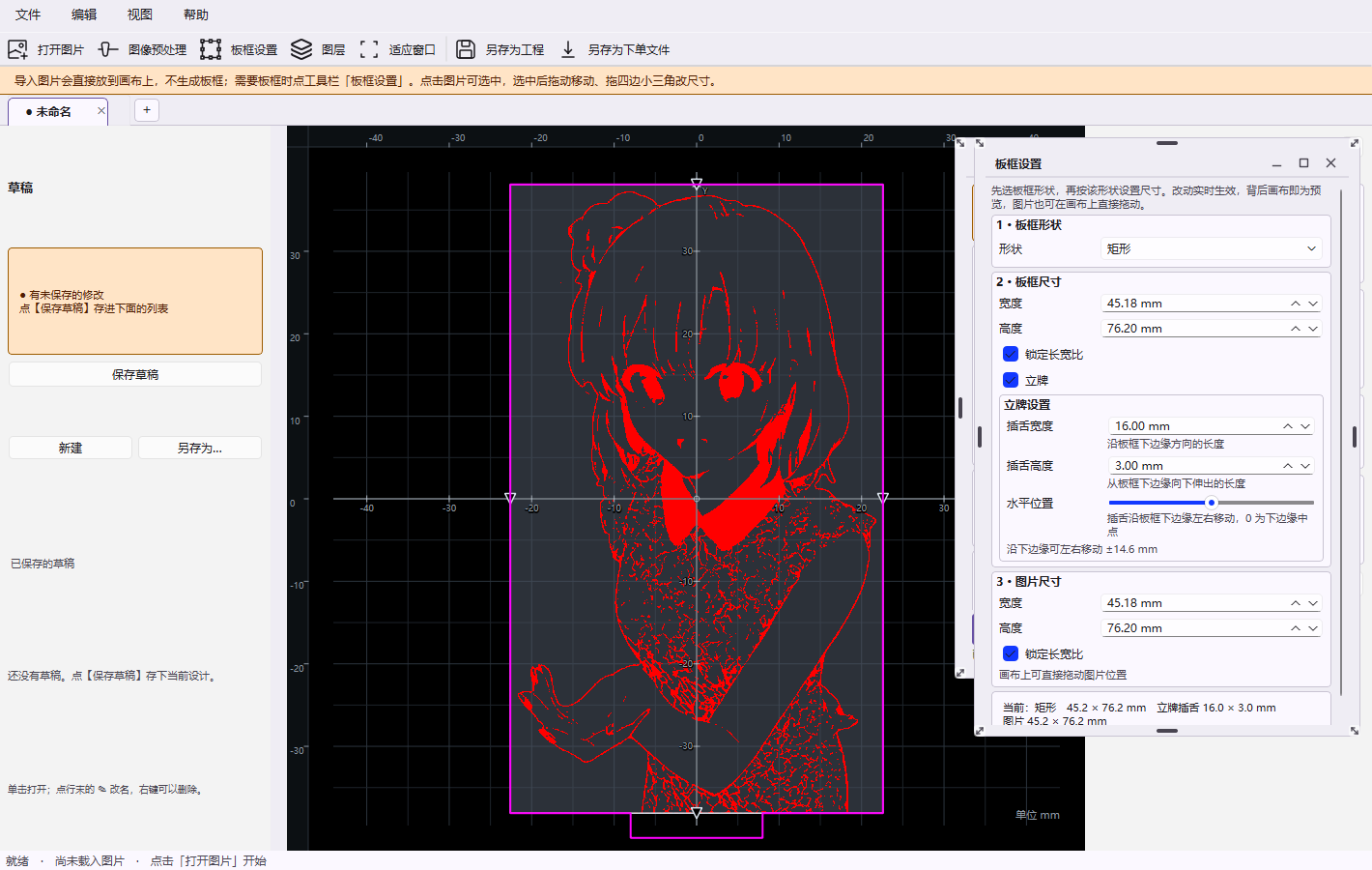

需要插进立牌底座的话，在【2 · 板框尺寸】里勾上【立牌】：

默认值按常见立牌底座的插槽尺寸定的。滑块量程是下边缘实际可用的余量， 圆板或小板的余量不足时会置灰并说明原因。

⚠️ 如果插舌位置的下边缘太窄、接不上板框，界面会提示，导出会被拒绝—— 宁可不出文件，也不出一块缺零件的板。

图片尺寸

【3 · 图片尺寸】直接改画布上图片的大小，和右侧属性栏是同一个值。 勾着【锁定长宽比】就只改一边。

五、图层

右侧属性栏没选中图片时显示的是图层列表：

• 点左边的圆钮选当前层，之后导入的图片就落到这一层
• 取消勾选「显示」就隐藏该层
• ⚠️ 隐藏的层不能被选中，防止误拖动看不见的东西
• 隐藏当前层时会自动切到另一个可见层

颜色和 EasyEDA 里是同一套，屏幕显示跟编辑器一致。

六、同时开好几块板

画板上方那行是工程栏，像浏览器标签一样：

每块板的缩放和位置会各自记住，切回来还在原处。

七、保存与打开

草稿库（软件内的）

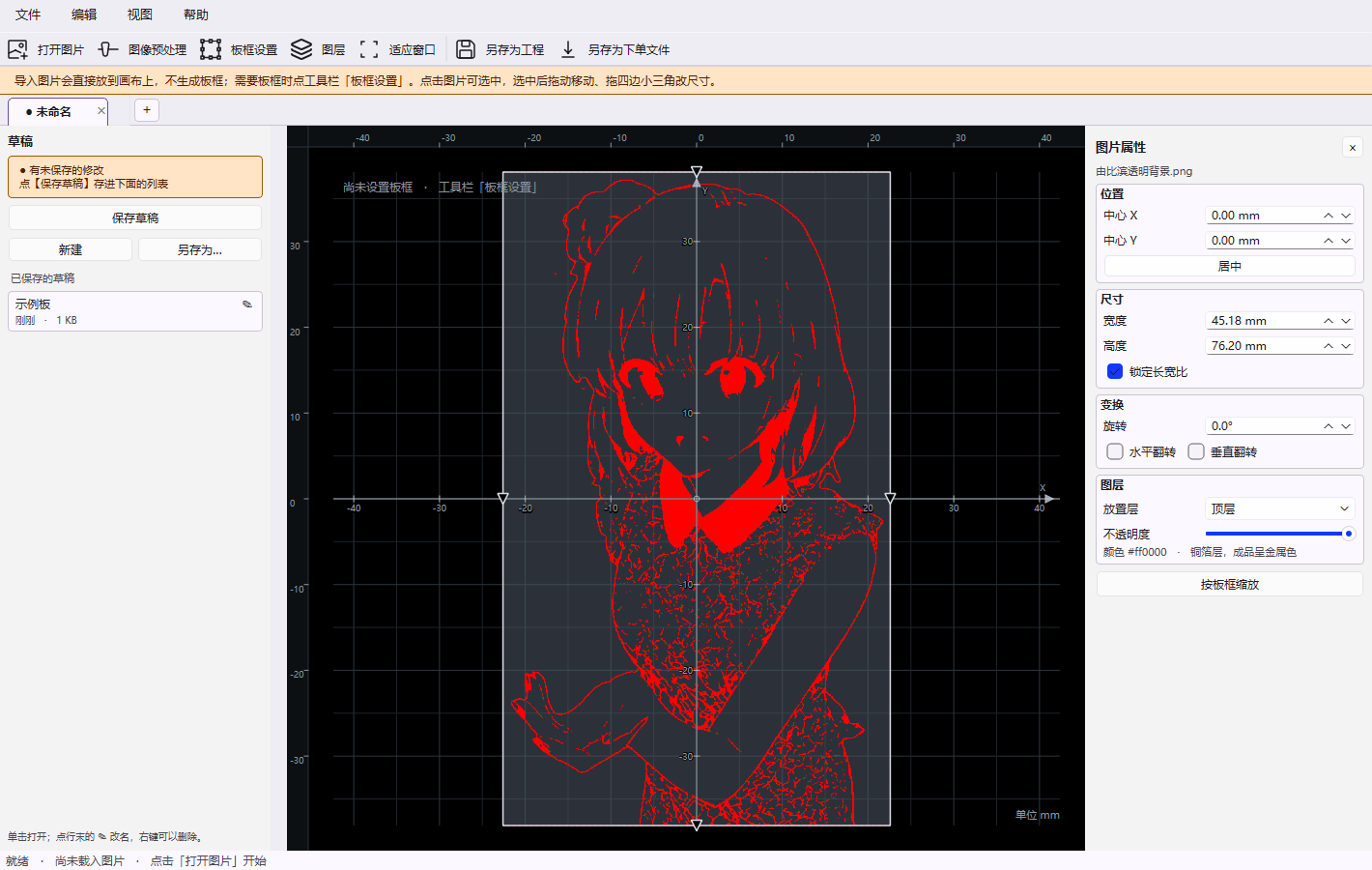

左侧栏就是草稿库，按时间倒序排：

草稿存在 %LOCALAPPDATA%\PCB艺术板工具\drafts\， 不在安装目录里——升级、卸载都不会动你的作品。

退出时会问

有没保存的改动时退出会先问（保存草稿 / 不保存 / 取消）。 如果同时开了好几块板没存，会一块一块问，不会漏。

八、导出

【文件】菜单里两个导出，用途完全不同：

另存为工程…（.epro2）

给嘉立创 EDA 继续编辑用的。写出板框 + 铜层 + 丝印层，双击就能在 EasyEDA Pro 里打开。

另存为下单文件…（.zip）

这个才是拿去下单的。 写出一个压缩包，里面是整套 Gerber 文件：

Gerber_BoardOutlineLayer.GKO     板框
Gerber_TopLayer.GTL              顶层铜
Gerber_BottomLayer.GBL           底层铜
Gerber_TopSilkscreenLayer.GTO    顶层丝印
Gerber_BottomSilkscreenLayer.GBO 底层丝印
Gerber_TopSolderMaskLayer.GTS    顶层阻焊
Gerber_BottomSolderMaskLayer.GBS 底层阻焊

直接把这一个 zip 传给嘉立创就行，不用解压、不用整理。单位是毫米， 文件是纯 ASCII，不会被上传解析器认错。

两个导出都会顺手存一份草稿，因为 .epro2 和 Gerber 都不带你的编辑状态 （原图、参数、图层开关），单独留着它们下次没法接着改。

九、常见问题

导入后画布上什么都没有？

检查是不是只点了上传、没点底部蓝色的【导入图片】。上传只产生预览。

导入的图片看不见？

可能是落在了隐藏的图层上。到右侧图层列表检查该层的【显示】有没有勾上。

异形板框只描出了大概轮廓，细节丢了？

异形板只取最大的一条外轮廓。图片里分开的部件（飘带、散落的装饰） 不会进板框。另外轮廓不支持内孔，环状图形中间的洞会被填上。

线稿的细发丝没了？

板画的【最小特征】默认 0.10 mm，会削掉比它细的线。这是工艺取舍—— 调小可以保细节，代价是细线可能被蚀刻机印成毛边。完全不想要这个限制就调到 0。

边缘模糊的图描边效果差？

本地描边对这种图有上限。建议先用别的工具（或 AI）重绘成清晰的线稿再进来。

开孔怎么办？

本工具不做板框开孔。需要的话在 EDA 里自己画。

导出的板子在 EDA 里打开了，但没看到图形？

确认导出前图片确实在铜层或丝印层上。只写板框的文件在提示里会明确说明。

软件装在哪了？缓存写哪了？

程序装在 %LOCALAPPDATA%\Programs\PCB艺术板工具（或你选的位置）， 缓存和草稿写在 %LOCALAPPDATA%\PCB艺术板工具\， 程序目录运行时零写入，不需要管理员权限。
